Guide: Sådan vælger du den rigtige VVS-kobling

I Norden stiller vi høje krav til vores varme- og drikkevandssystem. Produkterne skal være lavet af de rigtige materialer samt tåle højt tryk. Der er forskellige måder at splejse rør på i VVS-branchen.

Hos Biltema finder du et bredt udvalg af VVS-koblinger og fittings af høj kvalitet, der er nemme at bruge og installere.

VVS-rør og slanger

Hvad er PEX-rør?

PEX-rør er fleksible plastrør, der bruges i VVS-installationer, hovedsageligt til vandforsyning og gulvvarme. De er holdbare, korrosionsbestandige og kan modstå både høje og lave temperaturer, hvilket gør dem ideelle til både varmt- og koldtvandsinstallationer. Deres fleksibilitet gør dem også nemme at installere, især på trange steder.

Hvad er PEM-slanger?

PEM-slanger er plastrør, der bruges indenfor VVS, hovedsageligt til udendørs installationer såsom vandrør og kloakker. PEM-slanger bruges ofte som drikkevandsslanger fra den kommunale tilslutning til din ejendom, men også som sugeledning, vanding, regnvandssystem og vandforsyning til sommerhuse, drivhuse, stalde og haver.

PEM-slanger har forskellige farvemarkeringer afhængigt af anvendelsen. Blå stribe til drikkevand og brun til spildevand.

Gevind bøsninger

I VVS-industrien fremstilles VVS-fittings i tommer som standard. VVS-fittings/gevindkoblingerne kan have et udvendigt eller indvendigt gevind, og her er dimensionerne forskellige. Når du måler en gevindkobling, har den f.eks. et udvendigt 1/2" gevind en større dimension end et indvendigt 1/2" gevind.

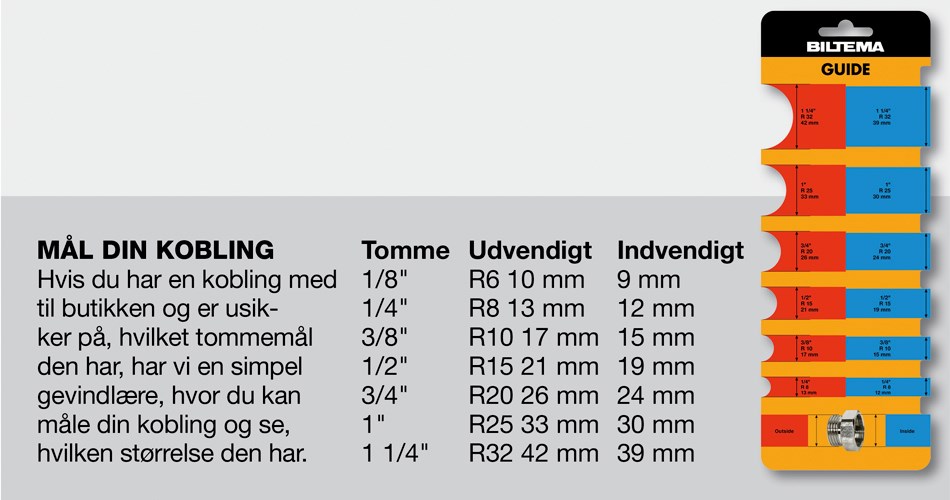

I tabellen nedenfor guider vi dig gennem de forskellige mål i nærmeste hele mm. Gennem årene har tommemålene også fået forskellige navne, for eksempel kan 1/2" gevind også kaldes R15 eller G15.

Husk på..

Husk, at gevindforbindelser altid skal forsegles med VVS-hør og rørtrådpasta eller gevindtape.

Klemringskoblinger

Klemringskoblinger og fittings til kobber- og PEX-rør

Klemringskoblinger er en nem måde at splejse både kobberrør og PEX-rør på. Koblingen er lavet af messing og består blandt andet af en klemring og en møtrik. Når du strammer møtrikken, presses klemringen rundt om røret, og den bliver stram.

Når du vælger størrelsen på en spændering/klemring, skal du kende de ydre dimensioner på røret, der skal sammenføjes. Klemringskoblinger er altid mærket med en dimension, f.eks. 12 x 12 mm. Det betyder, at koblingen passer til et rør med en udvendig diameter på 12 mm.

For korrekt montering, se Biltemas monteringsvejledning til klemringskoblinger.

Støttebøsning

Nogle rørtyper kræver et tilbehør kaldet en støttebøsning. Bøsningen placeres inde i røret som en forstærkning, når klemringen og møtrikken strammes.

OBS! Der findes forskellige typer støttebøsninger, en til kobberrør og en til PEX-rør.

Kobberrør: Kobberrørsstøttebøsning skal bruges til bløde og halvhårde kobberrør.
PEX-rør: Støttebøsning til PEX-rør skal altid bruges.

Vi anbefaler at bruge rørgevindpasta til at smøre gevindet og ringen på klemringsbeslaget.

Alt i PEX-rør og fittings

PEM-koblinger (PRK)

Til PEM-rør og -slanger

PRK er en plastrørsfitting/kobling med høj trækstyrke, der forbinder PEM-, PE- og PEHD-rør på en enkel og sikker måde. Tåler temperaturer fra -20 °C – +100 °C.

Fremstillet af afzinkningshærdet messing, godkendt til drikkevand, for den bedste styrke og holdbarhed. Kan klare tryk PN 10.

Koblingerne passer til alle plastrørsystemer og er nemme og sikre at bruge. Kan bruges både i byggeriet og nedgraves i jorden. Koblingerne skal placeres i flæng. Det skal være muligt at udgrave underjordiske forbindelser uden at ødelægge bygnings- eller anlægskonstruktioner.

For korrekt montering, se Biltemas monteringsvejledning til klemringskoblinger til PEM-slanger.

Vores sortiment af PEM-slanger

Sådan installeres klemringsfittings på kobberrør og PEX-rør

Klemrørskoblinger er designet til at blive brugt med kobberrør (bløde, mellemstore og hårde) og PEX-rør. Støttebøsninger skal bruges til bløde (udglødede) og halvhårde kobberrør samt PEX-rør.

OBS! Brug altid en tilpasset støttebøsning til hvert rør.

Skær røret med en rørskærer eller andet passende værktøj, der giver et jævnt snit. Kontroller, at røret er fri for langsgående ridser. Afgrat forsigtigt både indersiden og ydersiden af røret. Afgratningen kan enten udføres med en passende fil eller afgratningsværktøj.
Indsæt støttebøsningen i røret (bløde og halvhårde kobberrør og PEX-rør).
Kontroller, at klemrørskoblingen er placeret i møtrikken på koblingen, og skub røret til bunden af koblingen.

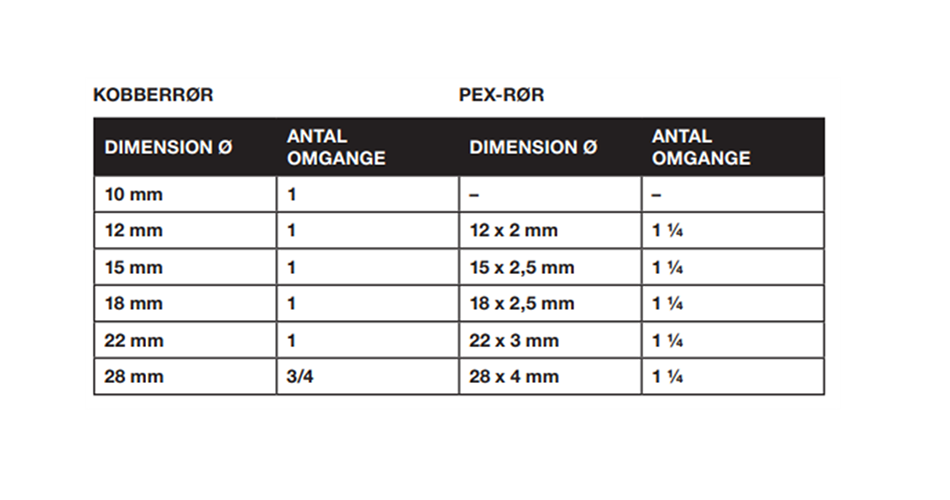

Spænd først møtrikken med hånden for at modstå. Spænd derefter møtrikken med en fast skruenøgle eller skruenøgle det antal omdrejninger, der er angivet for kobberrør og PEX-rør i nedenstående tabel.

OBS! Hvis der anvendes smøremidler, skal dette være godkendt til drikkevand.
